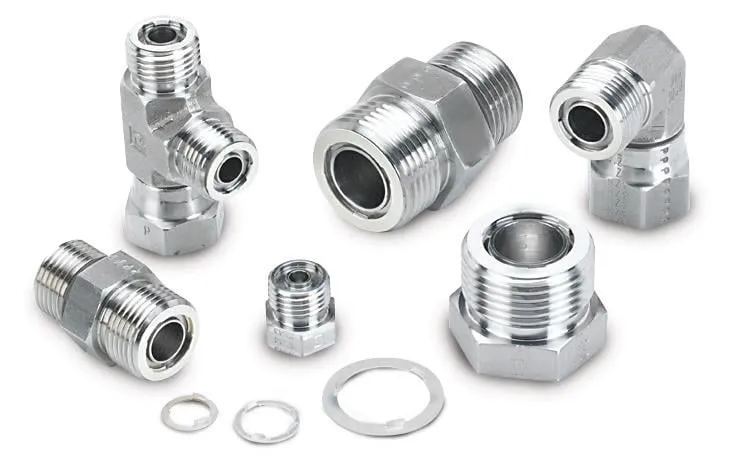

اتصالات استیل فشار قوی از حیاتیترین اجزای سیستمهای لولهکشی صنعتی هستند که در محیطهایی با فشار و دمای بالا مورد استفاده قرار میگیرند. این نوع اتصالات بهگونهای طراحی شدهاند که بتوانند در شرایط سخت کاری، بدون نشتی و افت عملکرد، جریان سیالات یا گازها را هدایت کنند. در صنایع نفت، گاز، پتروشیمی، نیروگاهی و شیمیایی، انتخاب نوع اتصال اهمیت زیادی دارد، زیرا کوچکترین نقص میتواند منجر به خسارتهای سنگین شود. در این مقاله به معرفی کامل ساختار، انواع و کاربردهای اتصالات استیل فشار قوی میپردازیم و دلایل برتری آن نسبت به سایر انواع اتصالات را بررسی میکنیم.
تعریف و ساختار اتصالات استیل فشار قوی
اتصالات استیل فشار قوی قطعاتی هستند که برای اتصال و تحمل فشار بالا در خطوط لوله مورد استفاده قرار میگیرند. این اتصالات از فولاد ضدزنگ (استنلس استیل) با گریدهای مقاوم مانند 304، 316 و 321 تولید میشوند تا در برابر فشار، حرارت و خوردگی مقاومت بالایی داشته باشند.
ساختار آنها معمولاً ضخیمتر از اتصالات معمولی است و از فرآیندهای دقیق ماشینکاری و حرارتدهی برای افزایش استحکام استفاده میشود. این اتصالات قادرند فشارهای بسیار بالا (تا بیش از 6000 PSI) را بدون تغییر شکل یا نشتی تحمل کنند.
ویژگیهای فنی اتصالات استیل فشار قوی
اتصالات فشار قوی از نظر فنی دارای خصوصیات متمایزی هستند که باعث شده در سیستمهای حساس بهطور گسترده به کار روند:
-
تحمل فشار و دمای بسیار بالا
-
مقاومت در برابر خوردگی، اکسیداسیون و سایش
-
سطح داخلی صاف و دقیق برای جلوگیری از نشتی
-
طول عمر بالا حتی در شرایط سخت محیطی
-
قابلیت استفاده در خطوط انتقال مواد خورنده یا اسیدی
-
سازگاری با استانداردهای صنعتی بینالمللی مانند ASME و ASTM
انواع اتصالات استیل فشار قوی
اتصالات فشار قوی بسته به نوع کاربرد و روش نصب در چند گروه اصلی طبقهبندی میشوند:
1. اتصالات سوکتی (Socket Weld Fittings)
در این نوع، لوله داخل حفرهای از اتصال قرار گرفته و سپس جوش داده میشود. این روش در سیستمهای فشار بالا و قطر پایین کاربرد دارد و اتصال بسیار مقاومی ایجاد میکند.
2. اتصالات رزوهای (Threaded Fittings)
برای سیستمهایی که نیاز به باز و بسته شدن مکرر دارند، از اتصالات دندهای استفاده میشود. این اتصالات در فشارهای بالا تا حدود 3000 PSI عملکرد قابل قبولی دارند.
3. اتصالات فلنجی (Flanged Fittings)
با استفاده از پیچ و مهره به لولهها متصل میشوند و برای سیستمهای با قطر بزرگ مناسب هستند. فلنجهای استیل فشار قوی در فشارهای بالا تا 6000 PSI مقاومت دارند.
4. اتصالات جوشی لببهلب (Butt Weld Fittings)
در خطوط لولهکشی دائمی و سیستمهای انتقال فشار بالا از اتصالات جوشی استفاده میشود. جوشکاری دقیق باعث یکپارچگی کامل سیستم و جلوگیری از نشتی میشود.
گریدهای رایج در تولید اتصالات استیل فشار قوی
انتخاب گرید مناسب استیل نقش کلیدی در کارایی و دوام اتصال دارد:
-
استیل 304: مقاوم در برابر رطوبت و مناسب برای فشارهای متوسط
-
استیل 316: حاوی مولیبدن، مقاوم در برابر اسید و نمک؛ مناسب برای صنایع شیمیایی و دریایی
-
استیل 321: مقاوم در برابر حرارت بالا؛ مناسب برای نیروگاهها و سیستمهای گرمایشی
-
استیل 347: مقاوم در برابر اکسیداسیون و شوک حرارتی در سیستمهای دینامیک
کاربرد اتصالات استیل فشار قوی در صنایع مختلف
اتصالات استیل فشار قوی بهدلیل استحکام بالا و تحمل شرایط کاری دشوار، در صنایع متعددی به کار میروند:
صنایع نفت و گاز
در خطوط انتقال گاز، نفت خام و فرآوردههای پتروشیمی از اتصالات فشار قوی استفاده میشود تا از نشت و انفجار جلوگیری شود.
صنایع شیمیایی
در سیستمهای انتقال اسیدها، بازها و مواد خورنده، این اتصالات عملکرد ایمن و پایدار دارند.
نیروگاهها
در خطوط بخار پرفشار، بویلرها و سیستمهای خنککننده، اتصالات استیل فشار قوی نقش حیاتی دارند.
صنایع دریایی
بهدلیل تماس مداوم با آب شور، استفاده از اتصالات استیل گرید 316 برای مقاومت در برابر خوردگی ضروری است.
صنایع غذایی و دارویی
در سیستمهای تولید با فشار بالا و نیاز به بهداشت بالا، اتصالات استیل صیقلی و ضدزنگ کاربرد دارند.
مزایای استفاده از اتصالات استیل فشار قوی
-
مقاومت مکانیکی بسیار بالا در برابر فشارهای شدید
-
دوام طولانی در محیطهای شیمیایی و مرطوب
-
عدم تغییر شکل در اثر دما یا فشار
-
کاهش خطر نشتی و افزایش ایمنی سیستم
-
قابلیت استفاده مداوم در دماهای بالا
-
نگهداری آسان و عمر مفید طولانی
بهدلیل این ویژگیها، این نوع اتصالات در پروژههایی که ایمنی و پایداری اهمیت حیاتی دارد، جایگزینی برای سایر مواد ندارند.
تفاوت اتصالات استیل فشار قوی با اتصالات معمولی
| ویژگی | اتصالات استیل فشار قوی | اتصالات معمولی |
|---|---|---|
| ضخامت دیواره | زیاد و مقاوم | نازکتر |
| تحمل فشار | بسیار بالا | محدود |
| کاربرد | سیستمهای صنعتی و نفتی | مصارف عمومی |
| طول عمر | بسیار طولانی | متوسط |
| روش اتصال | جوشی، سوکتی، فلنجی | بیشتر رزوهای |
این تفاوتها نشان میدهد که اتصالات فشار قوی مخصوص پروژههایی طراحی شدهاند که نیاز به اطمینان و پایداری بالا دارند.
استانداردهای بینالمللی در تولید اتصالات فشار قوی
اتصالات استیل فشار قوی باید مطابق با استانداردهای جهانی تولید شوند تا در شرایط بحرانی عملکرد مطمئنی ارائه دهند. از جمله:
-
ASME B16.11: برای اتصالات سوکتی و رزوهای
-
ASTM A182: برای فورج و عملیات حرارتی استیل ضدزنگ
-
ANSI B16.5: برای فلنجهای فشار قوی
-
API 602: مخصوص صنایع نفت و گاز
نکات مهم در انتخاب و خرید اتصالات استیل فشار قوی
برای خرید اتصالات مناسب باید به چند نکته کلیدی توجه شود:
-
نوع سیال و فشار کاری سیستم را مشخص کنید.
-
گرید استیل را متناسب با محیط (دریایی، شیمیایی یا حرارتی) انتخاب کنید.
-
استاندارد تولید و برند سازنده را بررسی کنید.
-
نوع اتصال (سوکتی، جوشی یا فلنجی) را بر اساس طراحی سیستم انتخاب کنید.
-
از تأمینکننده معتبر با گواهی تست فشار (Pressure Test Certificate) خرید کنید.
نگهداری و بازرسی دورهای
اگرچه اتصالات استیل فشار قوی عمر طولانی دارند، اما بازبینی دورهای برای اطمینان از سلامت سیستم ضروری است. بررسی نشتی، خوردگی سطحی، وضعیت جوش و سفتی پیچها باید در فواصل زمانی مشخص انجام شود.
جمع بندی
اتصالات استیل فشار قوی بهدلیل مقاومت بالا در برابر فشار، حرارت و خوردگی، بهترین انتخاب برای سیستمهای تحت فشار در صنایع سنگین و حساس هستند. این اتصالات با طراحی دقیق و استفاده از آلیاژهای مرغوب، ایمنی و پایداری خطوط انتقال را تضمین میکنند. انتخاب صحیح نوع گرید، روش اتصال و استاندارد تولید، تأثیر مستقیمی بر عملکرد طولانیمدت سیستم دارد. اگر به دنبال اتصالی مطمئن و بادوام برای پروژههای صنعتی هستید، اتصالات استیل فشار قوی بیتردید بهترین گزینه خواهد بود.
