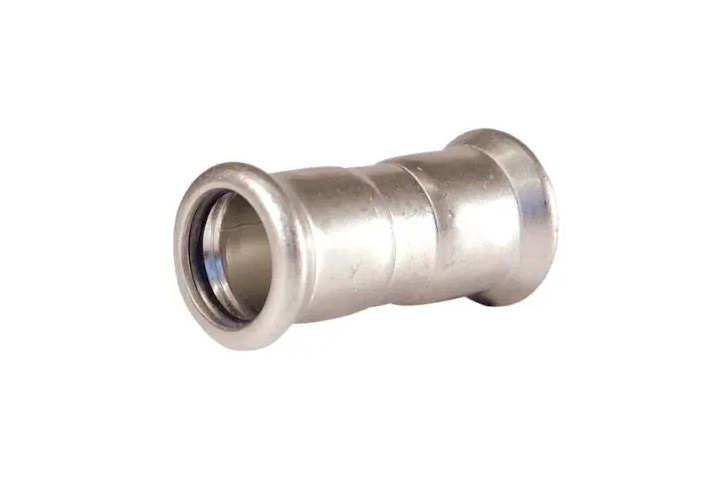

اتصالات استیل خطوط بخار؛ کدام گزینه ایمن تر است؟

در خطوط بخار، کوچک ترین انتخاب اشتباه می تواند به نشتی، افت راندمان یا حتی خطرات ایمنی جدی منجر شود. بخار یعنی دما و فشار بالا، و این ترکیب شوخی بردار نیست. اتصالات استیل خطوط بخار باید طوری انتخاب شوند که هم فشار را تحمل کنند، هم در دمای بالا پایدار بمانند و هم در طول زمان دچار خستگی و نشتی نشوند. در این راهنما، دقیق و کاربردی بررسی می کنیم چه نوع اتصالی واقعا ایمن تر است و چرا بعضی انتخاب ها فقط روی کاغذ خوب به نظر می آیند.

چرا خطوط بخار شرایط خاص دارند

خطوط بخار با آب فرق دارند. دمای بالا باعث انبساط فلز می شود و فشار بخار تنش دائمی به اتصالات وارد می کند. علاوه بر این، سیکل های روشن و خاموش شدن سیستم باعث تنش حرارتی مداوم می شوند. اگر اتصال مناسب نباشد، این تنش ها به مرور باعث ترک، نشتی یا شکست می شوند. به همین دلیل، انتخاب اتصالات استیل خطوط بخار باید کاملا فنی و حساب شده باشد.

نقش جنس استیل در ایمنی خطوط بخار

اولین عامل تعیین کننده، جنس یا همان گرید استیل است. همه استیل ها برای دمای بالا مناسب نیستند. بعضی گریدها در دمای بالا استحکام خود را از دست می دهند یا سریع تر دچار خستگی می شوند. برای خطوط بخار، گرید باید هم مقاومت حرارتی داشته باشد و هم در برابر اکسیداسیون پایدار بماند. اینجا انتخاب جنس، مستقیما با ایمنی سیستم گره خورده است.

گرید 304؛ مناسب بخار با شرایط کنترل شده

گرید 304 در بسیاری از خطوط بخار با فشار و دمای متوسط استفاده می شود. این گرید مقاومت حرارتی مناسبی دارد و در سیستم هایی که بخار اشباع با دمای کنترل شده جریان دارد، می تواند عملکرد قابل قبولی ارائه دهد. اما در دماهای خیلی بالا یا فشارهای سنگین، 304 همیشه بهترین گزینه نیست. استفاده از آن باید با محاسبه دقیق شرایط کاری انجام شود.

گرید 316؛ انتخاب مطمئن تر برای بخار صنعتی

در بسیاری از خطوط بخار صنعتی، گرید 316 انتخاب ایمن تری است. وجود مولیبدن باعث می شود این گرید در دمای بالا و در برابر خوردگی ناشی از میعانات بخار مقاوم تر باشد. در سیستم هایی که بخار همراه با رطوبت، مواد شیمیایی یا سیکل کاری سنگین دارند، 316 دوام بیشتری از خودش نشان می دهد. به همین دلیل، در پروژه های حساس تر معمولا این گرید ترجیح داده می شود.

نوع اتصال؛ جوشی ایمن تر از دنده ای

یکی از مهم ترین تصمیم ها در خطوط بخار، انتخاب نوع اتصال است. اتصالات دنده ای در دمای بالا و فشار زیاد، مستعد نشتی هستند چون انبساط حرارتی می تواند رزوه ها را تحت فشار قرار دهد. در مقابل، اتصالات جوشی پیوستگی کامل ایجاد می کنند و نقطه ضعف کمتری دارند. برای اتصالات استیل خطوط بخار، نوع جوشی معمولا ایمن ترین انتخاب است، مخصوصا در خطوط اصلی.

اتصالات فلنجی و جایگاه آنها

اتصالات فلنجی در خطوط بخار زمانی استفاده می شوند که نیاز به باز و بسته کردن دوره ای وجود دارد. این اتصالات اگر با گسکت مناسب و پیچ های استاندارد نصب شوند، می توانند ایمن باشند. اما نسبت به اتصال جوشی، نیاز به نگهداری و کنترل بیشتری دارند. در نقاطی که تعمیرات دوره ای لازم است، فلنج انتخاب منطقی است، نه در تمام مسیر خط.

ضخامت و کلاس فشار اتصال

اتصال مناسب بخار فقط به گرید ختم نمی شود. ضخامت بدنه و کلاس فشار باید با فشار کاری سیستم هماهنگ باشد. استفاده از اتصال نازک یا با کلاس فشار پایین، حتی اگر جنس خوبی داشته باشد، خطرناک است. اتصالات استیل خطوط بخار باید دقیقا بر اساس فشار و دمای طراحی انتخاب شوند، نه بر اساس تجربه یا حدس.

استاندارد تولید؛ خط قرمز ایمنی

اتصالاتی که برای خطوط بخار استفاده می شوند باید مطابق استانداردهای معتبر تولید شده باشند. استانداردهایی مثل ASTM یا ASME محدوده فشار، دما و خواص مکانیکی را مشخص می کنند. اگر اتصالی بدون استاندارد مشخص استفاده شود، یعنی فشار مجاز و رفتار آن در دمای بالا نامعلوم است. در خطوط بخار، این ریسک قابل قبول نیست.

کیفیت جوش و تاثیر آن در ایمنی

در اتصالات جوشی، کیفیت جوش به اندازه خود اتصال مهم است. جوش نامناسب می تواند نقطه شروع ترک باشد، مخصوصا در سیکل های حرارتی. استفاده از جوشکار ماهر و روش جوشکاری مناسب برای استیل، بخش جدایی ناپذیر ایمنی خطوط بخار است. حتی بهترین اتصال، با جوش ضعیف می تواند خطرناک شود.

تاثیر انبساط حرارتی در انتخاب اتصال

در خطوط بخار، لوله و اتصال مدام در حال انبساط و انقباض هستند. اتصالی که این حرکت را تحمل نکند، خیلی زود دچار مشکل می شود. به همین دلیل، انتخاب اتصال با انعطاف مناسب و نصب اصولی اهمیت زیادی دارد. نادیده گرفتن انبساط حرارتی یکی از دلایل اصلی خرابی زودهنگام اتصالات بخار است.

خوردگی ناشی از میعانات بخار

بخار همیشه خشک نیست. در بسیاری از سیستم ها، میعانات ایجاد می شود که می تواند باعث خوردگی داخلی شود. گرید نامناسب یا کیفیت سطح پایین اتصال، این خوردگی را تشدید می کند. انتخاب گرید مقاوم تر و سطح داخلی صاف، عمر اتصالات استیل خطوط بخار را به شکل قابل توجهی افزایش می دهد.

جدول مقایسه انواع اتصالات برای خطوط بخار

در جدول زیر، انواع رایج اتصالات را از نظر ایمنی مقایسه می کنیم:

اشتباهات رایج در انتخاب اتصالات بخار

یکی از اشتباهات رایج، استفاده از اتصال دنده ای به دلیل نصب آسان است. اشتباه دیگر، انتخاب گرید پایین تر برای کاهش هزینه اولیه است. این تصمیم ها معمولا در کوتاه مدت مشکل ساز نمی شوند، اما در بلندمدت هزینه و خطر بالایی ایجاد می کنند. خطوط بخار جای صرفه جویی اشتباه نیست.

چه زمانی باید سراغ گرید بالاتر رفت

اگر سیستم بخار فشار بالا، دمای زیاد یا سیکل کاری سنگین دارد، استفاده از گرید بالاتر کاملا توجیه دارد. در این شرایط، هزینه بالاتر اتصال در برابر افزایش ایمنی و کاهش ریسک خرابی ناچیز است. انتخاب درست در این مرحله، جلوی توقف های پرهزینه را می گیرد.

نقش بازرسی و نگهداری

حتی ایمن ترین اتصال هم بدون بازرسی دوره ای می تواند مشکل ساز شود. بررسی نشتی، ترک یا تغییر رنگ در اتصالات بخار باید به صورت منظم انجام شود. این کار ساده، عمر سیستم را افزایش می دهد و خطرات احتمالی را به حداقل می رساند.

جمع بندی

برای خطوط بخار، ایمنی اولویت اول است. اتصالات استیل خطوط بخار باید از گرید مناسب، ترجیحا 316، با نوع اتصال جوشی و مطابق استاندارد معتبر انتخاب شوند. ضخامت، کلاس فشار و کیفیت جوش نقش تعیین کننده ای دارند. انتخاب درست شاید در ابتدا هزینه بیشتری داشته باشد، اما در بلندمدت از نظر ایمنی، دوام و هزینه کلی پروژه بهترین تصمیم است.
