اتصالات استیل جوشی؛ معرفی، کاربرد و تفاوت با اتصالات دنده‌ای

اتصالات استیل جوشی یکی از پرکاربردترین اجزای سیستم‌های لوله‌کشی صنعتی هستند که برای اتصال دائمی بین لوله‌ها، فلنج‌ها و تجهیزات استفاده می‌شوند. این نوع اتصالات به‌دلیل استحکام بالا، مقاومت در برابر فشار و دما، و آب‌بندی کامل، در صنایع حساس مانند نفت و گاز، پتروشیمی، غذایی و دارویی بسیار مورد توجه قرار گرفته‌اند. در مقابل، اتصالات دنده‌ای (رزوه‌ای) برای سیستم‌هایی با فشار کمتر یا نیاز به باز و بسته شدن آسان به کار می‌روند. در این مقاله به معرفی کامل اتصالات استیل جوشی، مزایا، انواع و تفاوت آن با اتصالات دنده‌ای می‌پردازیم تا دید جامع‌تری از انتخاب مناسب برای پروژه‌های صنعتی به دست آورید.

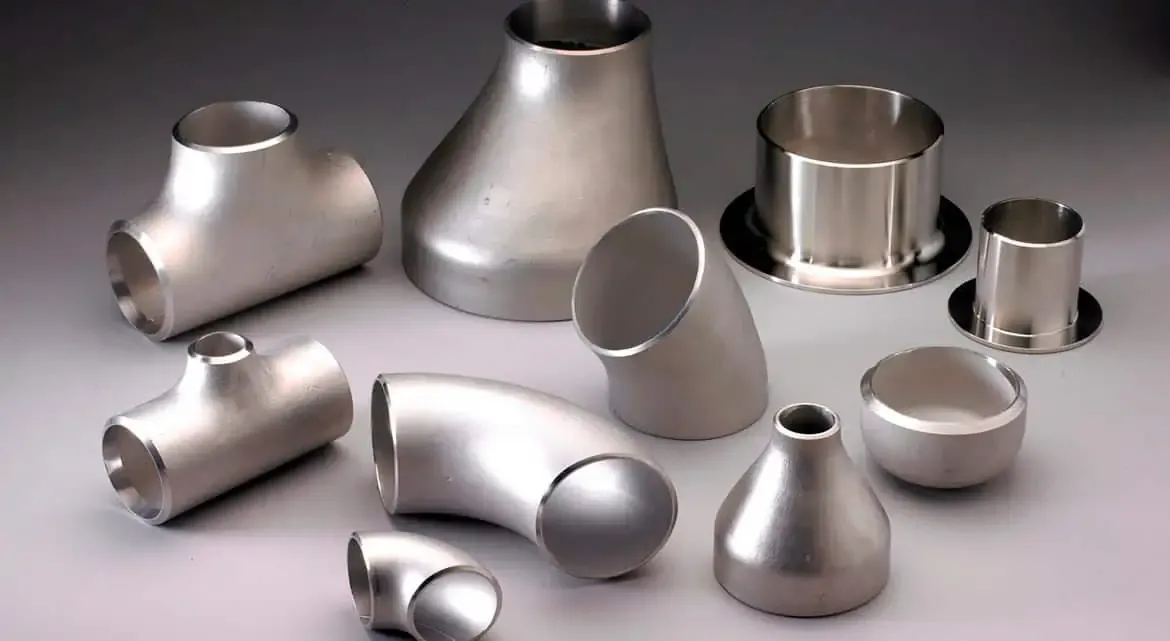

اتصالات استیل جوشی چیست؟

اتصالات استیل جوشی (Welded Stainless Steel Fittings) قطعاتی هستند که برای اتصال دو یا چند لوله از جنس استیل ضدزنگ به‌صورت دائمی از طریق فرآیند جوشکاری به کار می‌روند. این اتصالات به دلیل یکنواختی سطح داخلی و استحکام بالا، انتقال سیالات را بدون نشتی و افت فشار ممکن می‌کنند.
جنس آن‌ها معمولاً از استیل گرید 304، 316 یا 321 است تا در برابر رطوبت، دما و مواد شیمیایی مقاوم باشند.

برای استعلام قیمت به روز محصولات با شماره 02162709 تماس بگیرید، همکاران ما منتظر شنیدن صدای شما هستند 😊🌸

ویژگی‌های فنی اتصالات استیل جوشی

اتصالات جوشی استیل به‌گونه‌ای طراحی شده‌اند که پس از نصب، بخشی یکپارچه از سیستم لوله‌کشی محسوب می‌شوند. ویژگی‌های مهم آن‌ها عبارت‌اند از:

• تحمل فشار بسیار بالا تا چندین هزار PSI

• مقاومت عالی در برابر خوردگی و زنگ‌زدگی

• آب‌بندی کامل بدون احتمال نشتی

• سطح داخلی صاف برای جلوگیری از تجمع ذرات و باکتری

• دوام طولانی‌مدت و نیاز کم به نگهداری

• مناسب برای انتقال سیالات حساس و خورنده

این ویژگی‌ها باعث شده‌اند که اتصالات جوشی استیل گزینه‌ای ایده‌آل برای محیط‌های بهداشتی، شیمیایی و صنعتی باشند.

انواع اتصالات استیل جوشی

اتصالات استیل جوشی بر اساس نوع اتصال و کاربری در چند گروه اصلی تولید می‌شوند:

1. زانویی جوشی (Elbow)

برای تغییر مسیر جریان در زاویه‌های ۴۵، ۹۰ یا ۱۸۰ درجه استفاده می‌شود. زانویی‌ها در دو نوع Butt-Weld (جوش لب‌به‌لب) و Socket-Weld (جوش ساکت) عرضه می‌گردند.

2. سه‌راهی جوشی (Tee)

جهت ایجاد انشعاب در مسیر لوله کاربرد دارد. نوع مساوی برای قطرهای یکسان و نوع تبدیلی برای اتصال قطرهای متفاوت استفاده می‌شود.

3. تبدیل جوشی (Reducer)

برای اتصال دو لوله با قطرهای مختلف مورد استفاده قرار می‌گیرد. این قطعه مانع از ایجاد تنش یا تلاطم در جریان می‌شود.

4. کپ یا درپوش جوشی (End Cap)

برای مسدود کردن انتهای لوله‌ها در خطوط غیر فعال یا انتهایی کاربرد دارد.

5. فلنج جوشی (Welded Flange)

برای اتصال لوله به پمپ، شیر یا تجهیزات صنعتی به‌کار می‌رود و قابلیت تحمل فشار بالا دارد.

6. کوپلینگ جوشی (Coupling)

برای اتصال دو لوله هم‌قطر به صورت دائم استفاده می‌شود و استحکام بالایی در برابر فشار ایجاد می‌کند.

انواع جوش در اتصالات استیل جوشی

جوش لب‌به‌لب (Butt Weld)

در این نوع، دو لبه لوله و اتصال به هم چسبیده و با جوش ذوبی به هم متصل می‌شوند. این روش برای سیستم‌های فشار بالا و سیالات حساس مناسب است.

جوش ساکتی (Socket Weld)

در این روش، انتهای لوله درون اتصال قرار می‌گیرد و سپس از بیرون جوش داده می‌شود. نصب آن آسان‌تر است و معمولاً در سیستم‌های با قطر پایین‌تر کاربرد دارد.

تفاوت اتصالات استیل جوشی با اتصالات دنده‌ای

تفاوت میان اتصالات جوشی و دنده‌ای، اصلی‌ترین نکته در انتخاب نوع مناسب برای هر پروژه است. در جدول زیر مقایسه‌ای بین این دو نوع آورده شده است:

به‌طور خلاصه، اتصالات جوشی برای پروژه‌های دائمی و فشار بالا انتخاب می‌شوند، در حالی‌که اتصالات دنده‌ای برای سیستم‌های موقت یا با فشار پایین کاربرد دارند.

مزایای استفاده از اتصالات استیل جوشی

1. آب‌بندی کامل و ایمنی بالا:
   در سیستم‌های انتقال گاز، بخار و سیالات شیمیایی که نشتی خطرناک است، اتصالات جوشی بهترین گزینه هستند.

2. دوام و مقاومت طولانی:
   این اتصالات در برابر ضربه، لرزش و تغییرات دمایی بسیار مقاوم‌اند.

3. ظاهری تمیز و حرفه‌ای:
   به‌دلیل نبود رزوه یا بست، سیستم نهایی یکپارچه و صاف است و در صنایع بهداشتی جلوه بهتری دارد.

4. مقاومت شیمیایی بالا:
   به‌ویژه در گرید 316، در برابر مواد اسیدی، نمکی و قلیایی عملکردی عالی دارد.

5. کاهش افت فشار در سیستم:
   سطح داخلی صاف باعث کاهش اصطکاک و بهبود جریان سیال می‌شود.

کاربردهای اتصالات استیل جوشی

اتصالات جوشی به دلیل استحکام و بهداشت بالا در صنایع مختلف استفاده می‌شوند:

• صنایع نفت، گاز و پتروشیمی: برای خطوط فشار بالا و دماهای زیاد

• صنایع غذایی و دارویی: به‌دلیل سطح صاف و قابل شست‌وشو

• نیروگاه‌ها و سیستم‌های بخار: برای تحمل دما و فشار بالا

• کارخانه‌های شیمیایی: جهت انتقال مواد خورنده و اسیدی

• تأسیسات صنعتی و شهری: برای شبکه‌های انتقال آب، هوا و گاز

معایب نسبی اتصالات استیل جوشی

هرچند این اتصالات مزایای زیادی دارند، اما معایبی هم وجود دارد که باید در نظر گرفته شوند:

• نصب آن‌ها نیازمند تجهیزات جوشکاری و نیروی متخصص است.

• در صورت خرابی یا تغییر مسیر، جداسازی دشوارتر است.

• هزینه اولیه نصب نسبت به اتصالات رزوه‌ای بالاتر است.

با این حال، در پروژه‌های بلندمدت و سیستم‌های حساس، این هزینه اولیه با دوام بالا و کاهش نیاز به تعمیرات جبران می‌شود.

نکات مهم در انتخاب و نصب اتصالات استیل جوشی

• گرید مناسب استیل را با توجه به نوع سیال و محیط انتخاب کنید (316 برای محیط‌های مرطوب و اسیدی).

• ضخامت دیواره لوله باید متناسب با فشار سیستم باشد.

• از جوشکاران ماهر و دارای گواهینامه صنعتی استفاده کنید.

• پس از جوشکاری، تست نشت (Hydrostatic Test) برای اطمینان از آب‌بندی کامل انجام شود.

• در محیط‌های بهداشتی، سطح داخلی باید پولیش و تمیزکاری شود.

جمع بندی

اتصالات استیل جوشی به‌دلیل استحکام، دوام و آب‌بندی کامل، یکی از مطمئن‌ترین روش‌های اتصال در سیستم‌های لوله‌کشی صنعتی محسوب می‌شوند. تفاوت اصلی آن‌ها با اتصالات دنده‌ای در نوع اتصال، مقاومت در برابر فشار و کاربرد نهایی است. در حالی که اتصالات دنده‌ای برای سیستم‌های سبک‌تر مناسب‌اند، اتصالات استیل جوشی گزینه‌ای حرفه‌ای برای صنایع سنگین، شیمیایی و بهداشتی به شمار می‌آیند. انتخاب صحیح نوع اتصال با توجه به شرایط کاری، گرید استیل و فشار سیستم، تضمین‌کننده عملکرد ایمن و طولانی‌مدت خواهد بود.
